Tabel Kebenaran
gerbang NANDGerbang Logika => blok dasar untuk membentuk rangkaian elektronika digital
-->
2. GerbangOR
3. GerbangNOT / INVERTER
� J ika Input A LOW, maka output X akan HIGH
gerbang NANDGerbang Logika => blok dasar untuk membentuk rangkaian elektronika digital
-->
� Sebuah gerbang logika mempunyaisatu terminal output dan satu atau lebih terminal input
� Output-outputnya bisa bernilaiHIGH (1) atau LOW (0) tergantung dari level-level digital pada terminal inputnya.
� Ada 7 gerbang logika dasar : AND, OR, NOT, NAND, NOR, Ex-OR, Ex-NOR
1. GerbangAND
Simbol gerbanglogika AND
-->--> Operasi AND :
� Jika Input A AND B keduanya HIGH, maka output X akan HIGH
� Jika Input A atau B salah satu atau keduanya LOW maka output X akan LOW
Tabel Kebenaran gerbang AND � 2 input
Cara kerja GerbangAND
Analogi elektrikal gerbang AND
GerbangA ND denganswitch Transistor

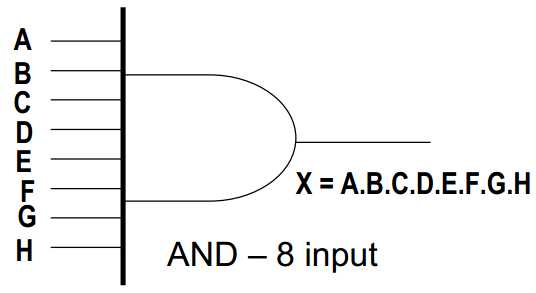

Gerbang AND dengan banyakInput
TabelKebenaranAND-4 input : 2. GerbangOR
Simbol gerbanglogika OR
Operasi OR : � J ika Input A OR B atau keduanya HIGH, maka output X akan HIGH � J ika Input A dan B keduanya LOWmaka output X akan LOW
Tabel Kebenaran gerbang OR �2 input :
Cara kerja GerbangOR :
Analogi elektrikal gerbang O R
GerbangO R dengan switch Transistor
Gerbang OR denganbanyakInput :
TabelKebenaranOR-3 input : 3. GerbangNOT / INVERTER
Simbol gerbanglogika NOT
Operasi NOT :
� J ika Input A HIGH, maka output X akan LOW� J ika Input A LOW, maka output X akan HIGH
Tabel Kebenaran gerbang NOT / INVERTE R
4. GerbangNAND atau
Simbol gerbanglogika NAND
Operasi NAND :
� Merupakan Inversi (kebalikan) dari operasi AND
� J ika Input A AND B keduanya HIGH, maka output X akan LOW
� J ika Input A atau B atau keduanya LOW, maka output X akan HIGH
� Merupakan Inversi (kebalikan) dari operasi AND
� J ika Input A AND B keduanya HIGH, maka output X akan LOW
� J ika Input A atau B atau keduanya LOW, maka output X akan HIGH
